cat <<EOT> kind-svc-1w.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
featureGates:
  "InPlacePodVerticalScaling": true
  "MultiCIDRServiceAllocator": true
nodes:
- role: control-plane
  labels:
    mynode: control-plane
    topology.kubernetes.io/zone: ap-northeast-2a
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
  - containerPort: 30002
    hostPort: 30002
  kubeadmConfigPatches:
  - |
    kind: ClusterConfiguration
    apiServer:
      extraArgs:
        runtime-config: api/all=true
    controllerManager:
      extraArgs:
        bind-address: 0.0.0.0
    etcd:
      local:
        extraArgs:
          listen-metrics-urls: http://0.0.0.0:2381
    scheduler:
      extraArgs:
        bind-address: 0.0.0.0
  - |
    kind: KubeProxyConfiguration
    metricsBindAddress: 0.0.0.0
- role: worker
  labels:
    mynode: worker1
    topology.kubernetes.io/zone: ap-northeast-2a
- role: worker
  labels:
    mynode: worker2
    topology.kubernetes.io/zone: ap-northeast-2b
- role: worker
  labels:
    mynode: worker3
    topology.kubernetes.io/zone: ap-northeast-2c
networking:
  podSubnet: 10.10.0.0/16
  serviceSubnet: 10.200.1.0/24
EOT

# k8s 클러스터 설치
kind create cluster --config kind-svc-1w.yaml --name myk8s --image kindest/node:v1.31.0
docker ps

# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping git vim arp-scan -y'
for i in worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping -y'; echo; done

# k8s v1.31.0 버전 확인
kubectl get node

# 노드 labels 확인
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | grep mynode
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | jq | grep mynode
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | jq | grep 'topology.kubernetes.io/zone'

# kind network 중 컨테이너(노드) IP(대역) 확인 : 172.18.0.2~ 부터 할당되며, control-plane 이 꼭 172.18.0.2가 안될 수 도 있음
docker ps -q | xargs docker inspect --format ' '
/myk8s-control-plane 172.18.0.4
/myk8s-worker 172.18.0.3
/myk8s-worker2 172.18.0.5
/myk8s-worker3 172.18.0.2

# 파드CIDR 과 Service 대역 확인 : CNI는 kindnet 사용
kubectl get cm -n kube-system kubeadm-config -oyaml | grep -i subnet
      podSubnet: 10.10.0.0/16
      serviceSubnet: 10.200.1.0/24
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"

# feature-gates 확인 : https://kubernetes.io/docs/reference/command-line-tools-reference/feature-gates/
kubectl describe pod -n kube-system | grep feature-gates
      --feature-gates=InPlacePodVerticalScaling=true
kubectl describe pod -n kube-system | grep runtime-config
      --runtime-config=api/all=true

# MultiCIDRServiceAllocator : https://kubernetes.io/docs/tasks/network/extend-service-ip-ranges/
kubectl get servicecidr
NAME         CIDRS           AGE
kubernetes   10.200.1.0/24   2m13s


# 노드마다 할당된 dedicated subnet (podCIDR) 확인
kubectl get nodes -o jsonpath="{.items[*].spec.podCIDR}"
10.10.0.0/24 10.10.4.0/24 10.10.3.0/24 10.10.1.0/24

# kube-proxy configmap 확인
kubectl describe cm -n kube-system kube-proxy
...
mode: iptables
iptables:
  localhostNodePorts: null
  masqueradeAll: false
  masqueradeBit: null
  minSyncPeriod: 1s
  syncPeriod: 0s
...


# 노드 별 네트워트 정보 확인 : CNI는 kindnet 사용
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ls /opt/cni/bin/; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i cat /etc/cni/net.d/10-kindnet.conflist; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c route; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c -4 addr show dev eth0; echo; done

# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done

# 각 노드 bash 접속
docker exec -it myk8s-control-plane bash
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------------
exit
----------------------------------------

# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind

# arp scan 해두기
docker exec -it myk8s-control-plane arp-scan --interfac=eth0 --localnet

# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 직접 지정
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity
docker ps
## 만약 kind 네트워크 대역이 다를 경우 위 IP 지정이 실패할 수 있으니, 그냥 IP 지정 없이 mypc 컨테이너 기동 할 것
## docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity

# 통신 확인
docker exec -it mypc ping -c 1 172.18.0.1
for i in {1..5} ; do docker exec -it mypc ping -c 1 172.18.0.$i; done
docker exec -it mypc zsh
-------------
ifconfig
ping -c 1 172.18.0.2
exit
-------------

helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system

# myk8s-control-plane 배치
kubectl -n kube-system edit deploy kube-ops-view
---
spec:
  ...
  template:
    ...
    spec:
      nodeSelector:
        mynode: control-plane
      tolerations:
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Equal"
        effect: "NoSchedule"
---

# 설치 확인
kubectl -n kube-system get pod -o wide -l app.kubernetes.io/instance=kube-ops-view

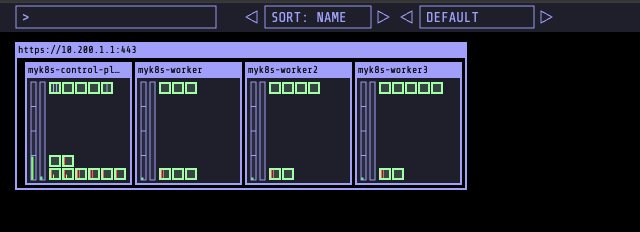

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : macOS 사용자
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=2"

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

# 파라미터 파일 생성
cat <<EOT > monitor-values.yaml
prometheus:
  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    nodeSelector:
      mynode: control-plane
    tolerations:
    - key: "node-role.kubernetes.io/control-plane"
      operator: "Equal"
      effect: "NoSchedule"


grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: 1234

  service:
    type: NodePort
    nodePort: 30002
  nodeSelector:
    mynode: control-plane
  tolerations:
  - key: "node-role.kubernetes.io/control-plane"
    operator: "Equal"
    effect: "NoSchedule"

defaultRules:
  create: false
alertmanager:
  enabled: false

EOT

# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 62.3.0 -f monitor-values.yaml --namespace monitoring

# 확인
helm list -n monitoring

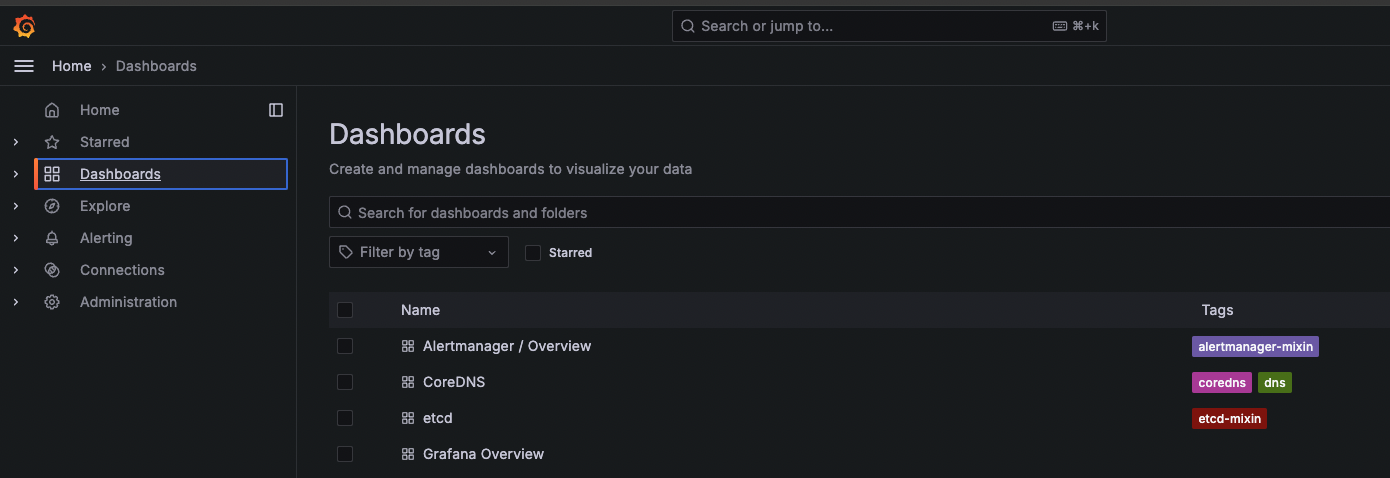

# Grafana 접속 계정 : admin / 1234 : macOS 사용자
echo -e "Grafana URL = http://localhost:30002"

# (참고) helm 삭제
helm uninstall -n monitoring kube-prometheus-stack

➜  service git:(master) ✗ kubectl apply -f 3pod.yaml,netpod.yaml,svc-clusterip.yaml
pod/webpod1 created
pod/webpod2 created
pod/webpod3 created
pod/net-pod created
service/svc-clusterip created

kubectl get endpoints svc-clusterip
NAME            ENDPOINTS                                AGE
svc-clusterip   10.10.1.4:80,10.10.2.4:80,10.10.3.3:80   51m

# webpod 파드의 IP 를 출력
kubectl get pod -l app=webpod -o jsonpath="{.items[*].status.podIP}"

# webpod 파드의 IP를 변수에 지정
WEBPOD1=$(kubectl get pod webpod1 -o jsonpath={.status.podIP})
WEBPOD2=$(kubectl get pod webpod2 -o jsonpath={.status.podIP})
WEBPOD3=$(kubectl get pod webpod3 -o jsonpath={.status.podIP})
echo $WEBPOD1 $WEBPOD2 $WEBPOD3

# net-pod 파드에서 webpod 파드의 IP로 직접 curl 로 반복 접속
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod; done
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod | grep Hostname; done
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod | grep Host; done
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod | egrep 'Host|RemoteAddr'; done

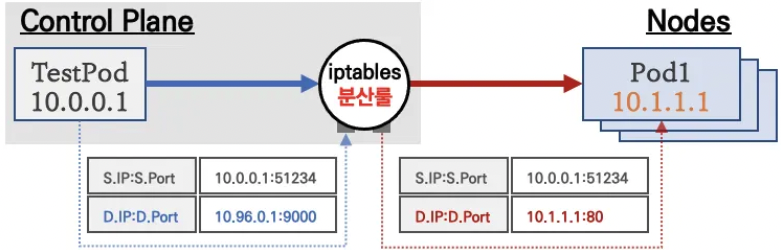

# 서비스 IP 변수 지정 : svc-clusterip 의 ClusterIP주소
SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
echo $SVC1

# 위 서비스 생성 시 kube-proxy 에 의해서 iptables 규칙이 모든 노드에 추가됨
docker exec -it myk8s-control-plane iptables -t nat -S | grep $SVC1
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -t nat -S | grep $SVC1; echo; done
-A KUBE-SERVICES -d 10.200.1.52/32 -p tcp -m comment --comment "default/svc-clusterip:svc-webport cluster IP" -m tcp --dport 9000 -j KUBE-SVC-KBDEBIL6IU6WL7RF

## (참고) ss 툴로 tcp listen 정보에는 없음 , 별도 /32 host 라우팅 추가 없음 -> 즉, iptables rule 에 의해서 처리됨을 확인
docker exec -it myk8s-control-plane ss -tnlp
docker exec -it myk8s-control-plane ip -c route

# TCP 80,9000 포트별 접속 확인 : 출력 정보 의미 확인
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname

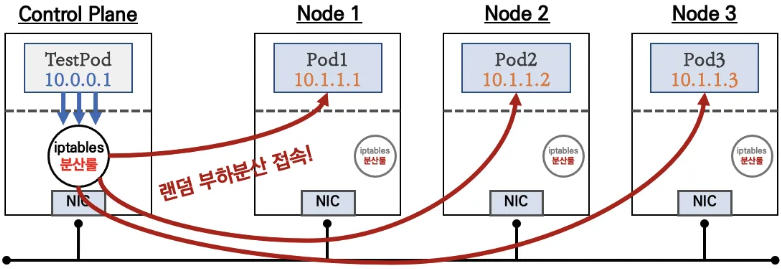

# 서비스(ClusterIP) 부하분산 접속 확인
kubectl exec -it net-pod -- zsh -c "for i in {1..10};   do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..100};  do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..1000}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
혹은
kubectl exec -it net-pod -- zsh -c "for i in {1..100};   do curl -s $SVC1:9000 | grep Hostname; sleep 1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..100};   do curl -s $SVC1:9000 | grep Hostname; sleep 0.1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..10000}; do curl -s $SVC1:9000 | grep Hostname; sleep 0.01; done"


# conntrack 확인
docker exec -it myk8s-control-plane bash
----------------------------------------
conntrack -h
conntrack -E
conntrack -C
conntrack -S
conntrack -L --src 10.10.0.6 # net-pod IP
conntrack -L --dst $SVC1     # service ClusterIP
exit
----------------------------------------

# (참고) Link layer 에서 동작하는 ebtables
ebtables -L

➜  service git:(master) ✗ kubectl exec -it net-pod -- zsh -c "for i in {1..1000}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
    340 Hostname: webpod1
    330 Hostname: webpod3
    330 Hostname: webpod

# 방안1 : 1대 혹은 3대 bash 진입 후 tcpdump 해둘 것
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------
# nic 정보 확인
ip -c link
ip -c route
ip -c addr

# tcpdump/ngrep : eth0 >> tcp 9000 포트 트래픽은 왜 없을까? iptables rule 동작 그림을 한번 더 확인하고 이해해보자
## ngrep 네트워크 패킷 분석기 활용해보기 : 특정 url 호출에 대해서만 필터 등 깔끔하게 볼 수 있음 - 링크
tcpdump -i eth0 tcp port 80 -nnq
tcpdump -i eth0 tcp port 80 -w /root/svc1-1.pcap
tcpdump -i eth0 tcp port 9000 -nnq
ngrep -tW byline -d eth0 '' 'tcp port 80'

# tcpdump/ngrep : vethX
VETH1=<각자 자신의 veth 이름>
tcpdump -i $VETH1 tcp port 80 -nn
tcpdump -i $VETH1 tcp port 80 -w /root/svc1-2.pcap
tcpdump -i $VETH1 tcp port 9000 -nn
ngrep -tW byline -d $VETH1 '' 'tcp port 80'

exit
----------------------------------

# 방안2 : 노드(?) 컨테이너 bash 직접 접속하지 않고 호스트에서 tcpdump 하기
docker exec -it myk8s-worker tcpdump -i eth0 tcp port 80 -nnq
VETH1=<각자 자신의 veth 이름> # docker exec -it myk8s-worker ip -c route
docker exec -it myk8s-worker tcpdump -i $VETH1 tcp port 80 -nnq

# 호스트PC에 pcap 파일 복사 >> wireshark 에서 분석
docker cp myk8s-worker:/root/svc1-1.pcap .
docker cp myk8s-worker:/root/svc1-2.pcap .

# 컨트롤플레인에서 확인 : 너무 복잡해서 리턴 트래픽에 대해서는 상세히 분석 정리하지 않습니다.
docker exec -it myk8s-control-plane bash
----------------------------------------

# iptables 확인
iptables -t filter -S
iptables -t nat -S
iptables -t nat -S | wc -l
iptables -t mangle -S

# iptables 상세 확인 - 매칭 패킷 카운트, 인터페이스 정보 등 포함
iptables -nvL -t filter
iptables -nvL -t nat
iptables -nvL -t mangle

# rule 갯수 확인
iptables -nvL -t filter | wc -l
iptables -nvL -t nat | wc -l

# 규칙 패킷 바이트 카운트 초기화
iptables -t filter --zero; iptables -t nat --zero; iptables -t mangle --zero

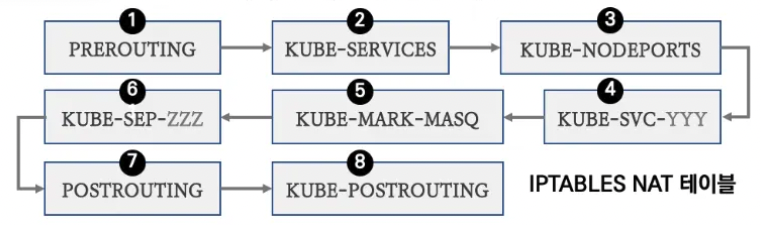

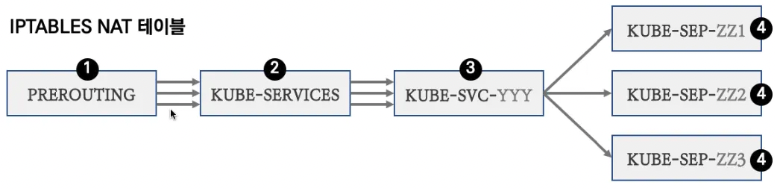

# 정책 확인 : 아래 정책 내용은 핵심적인 룰(rule)만 표시했습니다!
iptables -t nat -nvL

iptables -v --numeric --table nat --list PREROUTING | column -t
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
  778 46758 KUBE-SERVICES  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */

iptables -v --numeric --table nat --list KUBE-SERVICES | column
# 바로 아래 룰(rule)에 의해서 서비스(ClusterIP)를 인지하고 처리를 합니다
Chain KUBE-SERVICES (2 references)
 pkts bytes target                     prot opt in     out     source               destination
   92  5520 KUBE-SVC-KBDEBIL6IU6WL7RF  tcp  --  *      *       0.0.0.0/0            10.105.114.73        /* default/svc-clusterip:svc-webport cluster IP */ tcp dpt:9000

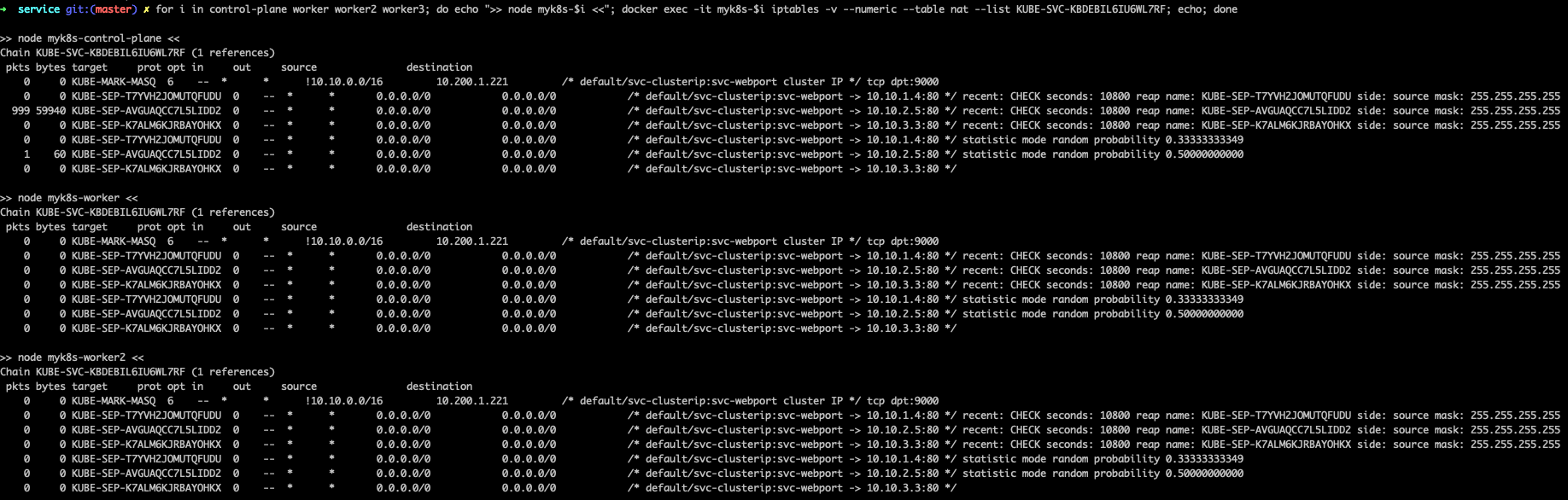

iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF | column
watch -d 'iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF'

SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
kubectl exec -it net-pod -- zsh -c "for i in {1..100};   do curl -s $SVC1:9000 | grep Hostname; sleep 1; done"

# SVC-### 에서 랜덤 확률(대략 33%)로 SEP(Service EndPoint)인 각각 파드 IP로 DNAT 됩니다!
## 첫번째 룰에 일치 확률은 33% 이고, 매칭되지 않을 경우 아래 2개 남을때는 룰 일치 확률은 50%가 됩니다. 이것도 매칭되지 않으면 마지막 룰로 100% 일치됩니다
Chain KUBE-SVC-KBDEBIL6IU6WL7RF (1 references)
 pkts bytes target                     prot opt in     out     source               destination
   38  2280 KUBE-SEP-6TM74ZFOWZXXYQW6  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ statistic mode random probability 0.33333333349
   29  1740 KUBE-SEP-354QUAZJTL5AR6RR  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ statistic mode random probability 0.50000000000
   25  1500 KUBE-SEP-PY4VJNJPBUZ3ATEL  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */

iptables -v --numeric --table nat --list KUBE-SEP-<각자 값 입력>
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
 pkts bytes target     prot opt in     out     source               destination
   38  2280 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ tcp to:172.16.158.3:80

iptables -v --numeric --table nat --list KUBE-SEP-354QUAZJTL5AR6RR | column -t
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
 pkts bytes target     prot opt in     out     source               destination
   29  1500 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ tcp to:172.16.184.3:80

iptables -v --numeric --table nat --list KUBE-SEP-PY4VJNJPBUZ3ATEL | column -t
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
 pkts bytes target     prot opt in     out     source               destination
   25  1740 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ tcp to:172.16.34.3:80

iptables -t nat --zero
iptables -v --numeric --table nat --list POSTROUTING | column; echo ; iptables -v --numeric --table nat --list KUBE-POSTROUTING | column
watch -d 'iptables -v --numeric --table nat --list POSTROUTING; echo ; iptables -v --numeric --table nat --list KUBE-POSTROUTING'
# POSTROUTE(nat) : 0x4000(2진수로 0100 0000 0000 0000, 10진수 16384) 마킹 되어 있지 않으니 RETURN 되고 그냥 빠져나가서 SNAT 되지 않는다!
Chain KUBE-POSTROUTING (1 references)
 pkts bytes target     prot opt in     out     source               destination
  572 35232 RETURN     all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match ! 0x4000/0x4000
    0     0 MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MARK xor 0x4000
    0     0 MASQUERADE  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service traffic requiring SNAT */ random-fully

iptables -t nat -S | grep KUBE-POSTROUTING
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
...

exit
----------------------------------------

# 위 서비스 생성 시 kube-proxy 에 의해서 iptables 규칙이 모든 노드에 추가됨을 한번 더 확이
docker exec -it myk8s-control-plane iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF
...

for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF; echo; done
...

# 터미널1 >> ENDPOINTS 변화를 잘 확인해보자!
watch -d 'kubectl get pod -owide;echo; kubectl get svc,ep svc-clusterip;echo; kubectl get endpointslices -l kubernetes.io/service-name=svc-clusterip'

# 터미널2
SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
kubectl exec -it net-pod -- zsh -c "while true; do curl -s --connect-timeout 1 $SVC1:9000 | egrep 'Hostname|IP: 10'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
혹은
kubectl exec -it net-pod -- zsh -c "for i in {1..100};  do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"

# (방안1) 파드3번 삭제 >> 서비스의 엔드포인트가 어떻게 변경되는지 확인 하자!, 지속적인 curl 접속 결과 확인!, for 문 실행 시 결과 확인!, 절체 시간(순단) 확인!
kubectl delete pod webpod3

# (방안1) 결과 확인 후 다시 파드 3번 생성 >> 서비스 디스커버리!
kubectl apply -f 3pod.yaml

---------------------------------
# (방안2) 파드3번에 레이블 삭제
kubectl get pod --show-labels

## 레이블(라벨)의 키값 바로 뒤에 하이픈(-) 입력 시 해당 레이블 삭제됨! >> 레이블과 셀렉터는 쿠버네티스 환경에서 매우 많이 활용된다!
kubectl label pod webpod3 app-
kubectl get pod --show-labels

# (방안2) 결과 확인 후 파드3번에 다시 레이블 생성
kubectl label pod webpod3 app=webpod

docker ps
docker exec -it mypc ping -c 1 172.18.0.2
docker exec -it mypc curl <SVC1_IP>:9000
docker exec -it mypc curl <Pod IP>:80

# 기본 정보 확인
kubectl get svc svc-clusterip -o yaml
kubectl get svc svc-clusterip -o yaml | grep sessionAffinity

# 반복 접속
kubectl exec -it net-pod -- zsh -c "while true; do curl -s --connect-timeout 1 $SVC1:9000 | egrep 'Hostname|IP: 10|Remote'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"

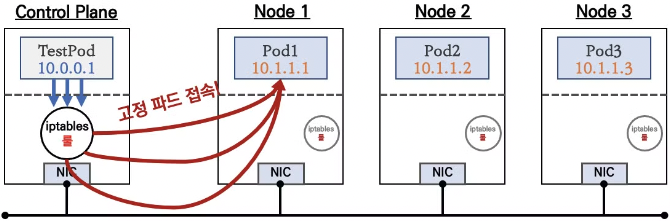

# sessionAffinity: ClientIP 설정 변경
kubectl patch svc svc-clusterip -p '{"spec":{"sessionAffinity":"ClientIP"}}'
혹은
kubectl get svc svc-clusterip -o yaml | sed -e "s/sessionAffinity: None/sessionAffinity: ClientIP/" | kubectl apply -f -

#
kubectl get svc svc-clusterip -o yaml
...
  sessionAffinity: ClientIP
  sessionAffinityConfig:
    clientIP:
      timeoutSeconds: 10800
...

# 클라이언트(TestPod) Shell 실행
kubectl exec -it net-pod -- zsh -c "for i in {1..100};  do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..1000}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"

docker exec -it myk8s-control-plane bash
----------------------------------------

# 패킷 카운트 초기화
iptables -t nat --zero


PREROUTING 정보 확인
iptables -t nat -S | grep PREROUTING
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
...


# 외부 클라이언트가 노드IP:NodePort 로 접속하기 때문에 --dst-type LOCAL 에 매칭되어서 -j KUBE-NODEPORTS 로 점프!
iptables -t nat -S | grep KUBE-SERVICES
-A KUBE-SERVICES -m comment --comment "kubernetes service nodeports; NOTE: this must be the last rule in this chain" -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS
...


# KUBE-NODEPORTS 에서 KUBE-EXT-# 로 점프!
## -m nfacct --nfacct-name localhost_nps_accepted_pkts 추가됨 : 패킷 flow 카운팅 - 카운트 이름 지정
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
echo $NPORT

iptables -t nat -S | grep KUBE-NODEPORTS | grep <NodePort>
iptables -t nat -S | grep KUBE-NODEPORTS | grep $NPORT
-A KUBE-NODEPORTS -d 127.0.0.0/8 -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 30898 -m nfacct --nfacct-name localhost_nps_accepted_pkts -j KUBE-EXT-VTR7MTHHNMFZ3OFS
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 30898 -j KUBE-EXT-VTR7MTHHNMFZ3OFS

# (참고) nfacct 확인
nfacct list
## nfacct flush # 초기화


## KUBE-EXT-# 에서 'KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000' 마킹 및 KUBE-SVC-# 로 점프!
# docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $CNODE:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done" 반복 접속 후 아래 확인
watch -d 'iptables -v --numeric --table nat --list KUBE-EXT-VTR7MTHHNMFZ3OFS'
iptables -t nat -S | grep "A KUBE-EXT-VTR7MTHHNMFZ3OFS"
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -m comment --comment "masquerade traffic for default/svc-nodeport:svc-webport external destinations" -j KUBE-MARK-MASQ
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -j KUBE-SVC-VTR7MTHHNMFZ3OFS

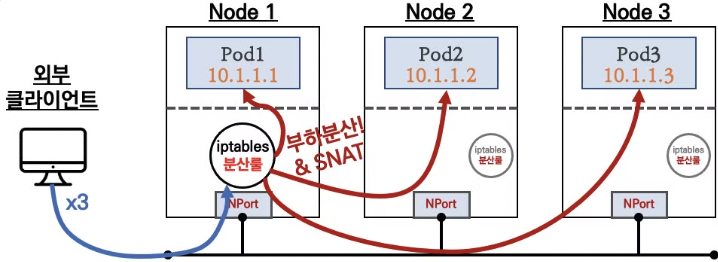

# KUBE-SVC-# 이후 과정은 Cluster-IP 와 동일! : 3개의 파드로 DNAT 되어서 전달
iptables -t nat -S | grep "A KUBE-SVC-VTR7MTHHNMFZ3OFS -"
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport" -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-Q5ZOWRTVDPKGFLOL
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-MMWCMKTGOFHFMRIZ
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport" -j KUBE-SEP-CQTAHW4MAKGGR6M2


POSTROUTING 정보 확인

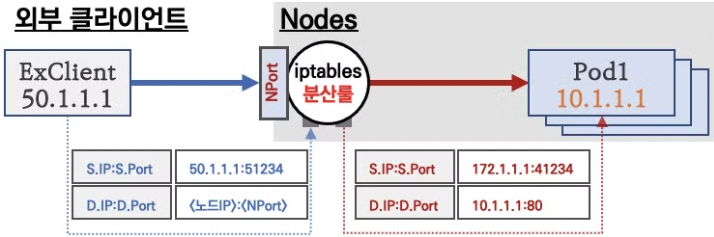

# 마킹되어 있어서 출발지IP를 접속한 노드의 IP 로 SNAT(MASQUERADE) 처리함! , 최초 출발지Port는 랜덤Port 로 변경
iptables -t nat -S | grep "A KUBE-POSTROUTING"
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN  # 0x4000/0x4000 되어 있으니 여기에 매칭되지 않고 아래 Rule로 내려감
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully


# docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $CNODE:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done" 반복 접속 후 아래 확인
watch -d 'iptables -v --numeric --table nat --list KUBE-POSTROUTING;echo;iptables -v --numeric --table nat --list POSTROUTING'

exit
----------------------------------------

#
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
docker exec -it myk8s-control-plane iptables -t nat -S | grep KUBE-NODEPORTS | grep $NPORT
...

for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -t nat -S | grep KUBE-NODEPORTS | grep $NPORT; echo; done
...

# 기본 정보 확인
kubectl get svc svc-nodeport -o json | grep 'TrafficPolicy"'
  externalTrafficPolicy: Cluster
  internalTrafficPolicy: Cluster

# 기존 통신 연결 정보(conntrack) 제거 후 아래 실습 진행하자! : (모든 노드에서) conntrack -F
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i conntrack -F; echo; done
kubectl delete -f svc-nodeport.yaml
kubectl apply -f svc-nodeport.yaml

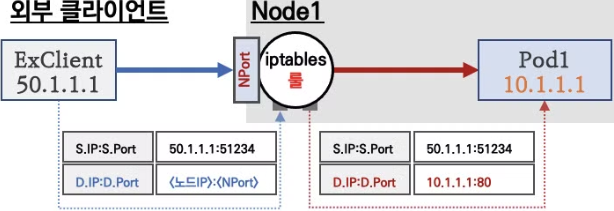

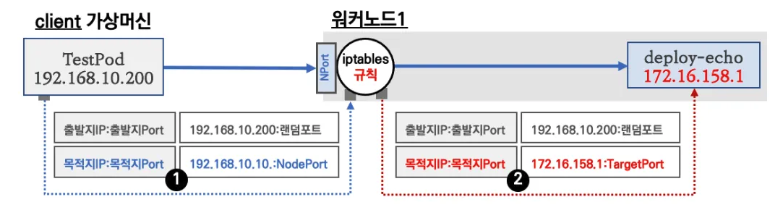

# externalTrafficPolicy: local 설정 변경
kubectl patch svc svc-nodeport -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl get svc svc-nodeport -o json | grep 'TrafficPolicy"'
	"externalTrafficPolicy": "Local",
  "internalTrafficPolicy": "Cluster",

# 파드 3개를 2개로 줄임
kubectl scale deployment deploy-echo --replicas=2

# 파드 존재하는 노드 정보 확인
kubectl get pod -owide

# 파드 로그 실시간 확인 (웹 파드에 접속자의 IP가 출력)
kubectl logs -l app=deploy-websrv -f


# 외부 클라이언트(mypc)에서 접속 시도

# 노드의 IP와 NodePort를 변수에 지정
## CNODE=<컨트롤플레인노드의 IP주소>
## NODE1=<노드1의 IP주소>
## NODE2=<노드2의 IP주소>
## NODE3=<노드3의 IP주소>
CNODE=172.18.0.4
NODE1=172.18.0.2
NODE2=172.18.0.3
NODE3=172.18.0.5

## NodePort 를 변수에 지정 : 서비스를 삭제 후 다시 생성하여서 NodePort가 변경되었음
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
echo $NPORT

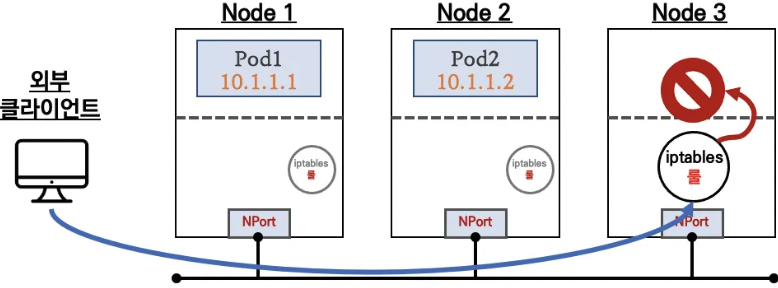

# 서비스(NodePort) 부하분산 접속 확인 : 파드가 존재하지 않는 노드로는 접속 실패!, 파드가 존재하는 노드는 접속 성공 및 클라이언트 IP 확인!
docker exec -it mypc curl -s --connect-timeout 1 $CNODE:$NPORT | jq
for i in $CNODE $NODE1 $NODE2 $NODE3 ; do echo ">> node $i <<"; docker exec -it mypc curl -s --connect-timeout 1 $i:$NPORT; echo; done

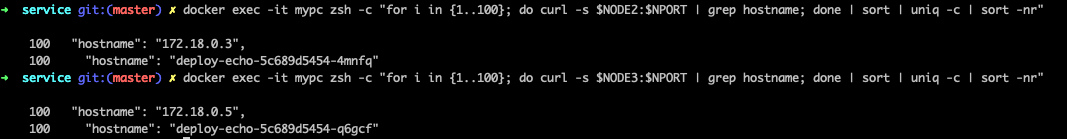

# 목적지 파드가 배치되지 않은 노드는 접속이 어떻게? 왜 그런가?
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $CNODE:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE1:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE2:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE3:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"

# 파드가 배치된 노드에 NodePort로 아래 반복 접속 실행 해두자
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $NODE1:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
혹은
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $NODE2:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
혹은
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $NODE3:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"

# (옵션) 노드에서 Network Connection
conntrack -E
conntrack -L --any-nat
# 패킷 캡쳐 확인

# iperf3 설치
brew install iperf3

# iperf3 테스트 1 : TCP 5201, 측정시간 10초
iperf3 -s # 서버모드 실행
iperf3 -c 127.0.0.1 # 클라이언트모드 실행

# iperf3 테스트 2 : TCP 80, 측정시간 5초
iperf3 -s -p 80
iperf3 -c 127.0.0.1 -p 80 -t 5

-----------------------------------------------------------
Server listening on 80 (test #1)
-----------------------------------------------------------
Accepted connection from 127.0.0.1, port 58402
[  5] local 127.0.0.1 port 80 connected to 127.0.0.1 port 58403
[ ID] Interval           Transfer     Bitrate
[  5]   0.00-1.00   sec  12.8 GBytes   110 Gbits/sec
[  5]   1.00-2.00   sec  12.8 GBytes   110 Gbits/sec
[  5]   2.00-3.00   sec  13.3 GBytes   114 Gbits/sec
[  5]   3.00-4.01   sec  14.6 GBytes   125 Gbits/sec
[  5]   4.01-5.00   sec  13.5 GBytes   116 Gbits/sec
[  5]   5.00-5.00   sec  20.9 MBytes   128 Gbits/sec

# iperf3 테스트 3 : UDP 사용, 역방향 모드(-R)
iperf3 -s
iperf3 -c 127.0.0.1 -u -b 100G

# iperf3 테스트 4 : 역방향 모드(-R)
iperf3 -s
iperf3 -c 127.0.0.1 -R

# iperf3 테스트 5 : 쌍방향 모드(-R)
iperf3 -s
iperf3 -c 127.0.0.1 --bidir

# iperf3 테스트 6 : TCP 다중 스트림(30개), -P(number of parallel client streams to run)
iperf3 -s
iperf3 -c 127.0.0.1 -P 2 -t 30

# 배포
kubectl apply -f https://raw.githubusercontent.com/gasida/PKOS/main/aews/k8s-iperf3.yaml

# 확인 : 서버와 클라이언트가 다른 워커노드에 배포되었는지 확인
kubectl get deploy,svc,pod -owide

# 서버 파드 로그 확인 : 기본 5201 포트 Listen
kubectl logs -l app=iperf3-server -f
